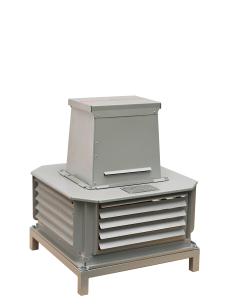

Вентиляторы крышные радиальные дымоудаления ФАВЕЙ-ДУ

Назначение

  • Вентиляторы предназначены для удаления из помещений дымогазовоздушных невзрывоопасных смесей, возникающих при пожаре и других аварийных ситуациях, в соответствии с требованиями НПБ 253-98 и СНиП 2.04.05-91.
  • Вентиляторы применяются в аварийных системах вытяжной вентиляции зданий и помещений.
  • Вентиляторы обеспечивают продолжительность перемещения дымогазовоздушных смесей с температурой до 400 °С в течение 2 часов и до 600 °С в течение 1,5 часов.



Условия эксплуатации

  • Вентиляторы предназначены для эксплуатации в условиях умеренного и холодного (УХЛ), или умеренного (У), или тропического (Т) климата 1-й (УХЛ1, У1, Т1) или 2-ой (УХЛ2, У2, Т2), категории размещения по ГОСТ 15150.
  • Температура окружающей среды: от –60 до +40 °С (УХЛ); от –40 до +40 °С (У); от –10 до +50 °С (Т).
  • Запыленность окружающей среды – не более 100 мг/м3.
  • Среднее квадратическое значение виброскорости внешних источников вибрации в местах установки вентиляторов не должно превышать 2 мм/с.
Наименование Производительность, тыс. м3/ч Синхронная частота вращения рабочего колеса, 1/мин Мощность установочная, кВт Статическое давление, Па при t=20C Статическое давление, Па при t=400C Статическое давление, Па при t=600C
ФАВЕЙ-ДУ-1,6-4-5 0-0,33 1500 0,12 70-0 30-0 24-0
ФАВЕЙ-ДУ-1,6-2-5 0-0,68 3000 0,18 290-0 130-0 80-0
ФАВЕЙ-ДУ-1,8-4-5 0-0,47 1500 0,12 90-0 40-0 30-0
ФАВЕЙ-ДУ-1,8-2-5 0-0,96 3000 0,18 370-0 160-0 120-0
ФАВЕЙ-ДУ-2-4-5 0-0,64 1500 0,12 110-0 50-0 40-0
ФАВЕЙ-ДУ-2-2-5 0-1,3 3000 0,18 360-0 200-0 150-0
ФАВЕЙ-ДУ-2,24-4-5 0-0,9 1500 0,12 140-0 60-0 48-0
ФАВЕЙ-ДУ-2,24-2-5 0-1,8 3000 0,25 580-550 250-0 195-0
ФАВЕЙ-ДУ-2,24-2-5 0-1,8 3000 0,37 580-0 250-0 195-0
ФАВЕЙ-ДУ-2,5-4-5 0-1,26 1500 0,18 175-0 70-0 60-0
ФАВЕЙ-ДУ-2,5-2-5 0-2,55 3000 0,55 725-0 315-0 245-0
ФАВЕЙ-ДУ-2,8-4-5 0-1,9 1500 0,18 220-0 95-0 75-0
ФАВЕЙ-ДУ-2,8-2-5 0-3,6 3000 0,75 900-820 385-0 300-0
ФАВЕЙ-ДУ-2,8-2-5 0-3,6 3000 1,1 900-0 385-0 300-0
ФАВЕЙ-ДУ-3,15-4-5 0-2,5 1500 0,18 270-0 120-0 90-0
ФАВЕЙ-ДУ-3,15-2-5 0-5,1 3000 1,5 1100-0 500-0 400-0
ФАВЕЙ-ДУ-3,55-4-5 0-3,3 1500 0,37 340-0 150-0 110-0
ФАВЕЙ-ДУ-3,55-2-5 0-7,2 3000 3 1400-0 600-0 500-0
ФАВЕЙ-ДУ-4-6-5 0-3,3 1000 0,18 190-0 80-0 60-0
ФАВЕЙ-ДУ-4-4-5 0-5,1 1500 0,55 440-0 195-0 150-0
ФАВЕЙ-ДУ-4-2-5 0-10,1 3000 4 1840-1650 800-0 600-0
ФАВЕЙ-ДУ-4,5-6-5 0-4,40 1000 0,25 240-0 100-0 80-0
ФАВЕЙ-ДУ-4,5-6-5 0-4,40 1000 0,37 240-0 100-0 80-0
ФАВЕЙ-ДУ-4,5-6-5 0-4,40 1000 0,55 240-0 100-0 80-0
ФАВЕЙ-ДУ-4,5-4-5 0-7,2 1500 0,55 556-560 242-0 190-0
ФАВЕЙ-ДУ-4,5-4-5 0-7,2 1500 0,75 556-556 242-0 190-0
ФАВЕЙ-ДУ-4,5-4-5 0-7,2 1500 1,1 556-0 242-0 190-0
ФАВЕЙ-ДУ-4,5-4-5 0-7,2 1500 1,5 556-0 242-0 190-0
ФАВЕЙ-ДУ-4,5-2-5 0-14,8 3000 5,5 2320-2350 1000-0 800-0
ФАВЕЙ-ДУ-4,5-2-5 0-14,8 3000 7,5 2320-0 1000-0 800-0
ФАВЕЙ-ДУ-5-6-5 0-6.3 1000 0.55 300-0 112-0 100-0
ФАВЕЙ-ДУ-5-6-5 0-6.3 1000 0.75 300-0 112-0 100-0
ФАВЕЙ-ДУ-5-4-5 0-10 1500 1.1 690-0 300-0 230-0
ФАВЕЙ-ДУ-5-4-5 0-10 1500 1.5 690-0 300-0 230-0
ФАВЕЙ-ДУ-5-4-5 0-10 1500 2,2 690-0 300-0 230-0
ФАВЕЙ-ДУ-5,6-6-5 0-9,2 1000 0,75 370-0 170-0 120-0
ФАВЕЙ-ДУ-5,6-6-5 0-9,2 1000 1,1 370-0 170-0 120-0
ФАВЕЙ-ДУ-5,6-4-5 0-14 1500 1,5 860-875 375-0 300-0
ФАВЕЙ-ДУ-5,6-4-5 0-14 1500 2,2 860-870 375-0 280-0
ФАВЕЙ-ДУ-5,6-4-5 0-14 1500 3 860-0 375-0 280-0
ФАВЕЙ-ДУ-5,6-4-5 0-14 1500 4 860-0 375-0 280-0
ФАВЕЙ-ДУ-6,3-6-5 0-13,2 1000 1,1 470-370 205-0 165-0
ФАВЕЙ-ДУ-6,3-6-5 0-13,2 1000 1,5 470-0 205-0 165-0
ФАВЕЙ-ДУ-6,3-4-5 0-13,2 1500 2,2 470-0 205-0 165-0
ФАВЕЙ-ДУ-6,3-4-5 0-19,8 1500 3 1110-1130 480-0 360-0
ФАВЕЙ-ДУ-6,3-4-5 0-19,8 1500 4 1110-1080 480-0 360-0
ФАВЕЙ-ДУ-6,3-4-5 0-19,8 1500 5,5 1110-0 480-0 360-0
ФАВЕЙ-ДУ-6,3-4-5 0-19,8 1500 7,5 1110-0 480-0 360-0
ФАВЕЙ-ДУ-7,1-8-5 0-15,2 750 1,5 370-0 160-0 125-0
ФАВЕЙ-ДУ-7,1-6-5 0-18,5 1000 1,5 590-605 260-0 198-0
ФАВЕЙ-ДУ-7,1-6-5 0-18,5 1000 2,2 590-570 260-0 198-0
ФАВЕЙ-ДУ-7,1-6-5 0-18,5 1000 3 590-0 260-0 200-0
ФАВЕЙ-ДУ-7,1-6-5 0-18,5 1000 4 590-0 260-0 200-0
ФАВЕЙ-ДУ-7,1-4-5 0-28,5 1500 5,5 1390-1440 600-0 480-0
ФАВЕЙ-ДУ-7,1-4-5 0-28,5 1500 7,5 1390-1360 600-0 470-0
ФАВЕЙ-ДУ-7,1-4-5 0-28,5 1500 11 1390-0 600-0 470-0
ФАВЕЙ-ДУ-7,1-4-5 0-28,5 1500 15 1390-0 600-0 470-0
ФАВЕЙ-ДУ-8-8-5 0-22 750 3 460-0 200-0 150-0
ФАВЕЙ-ДУ-8-6-5 0-26,5 1000 3 760-770 340-0 250-0
ФАВЕЙ-ДУ-8-6-5 0-26,5 1000 4 760-720 340-0 250-0
ФАВЕЙ-ДУ-8-6-5 0-26,5 1000 5,5 760-0 340-0 250-0
ФАВЕЙ-ДУ-8-6-5 0-26,5 1000 7,5 760-0 340-0 250-0
ФАВЕЙ-ДУ-8-4-5 0-41 1500 11 1760-1800 760-0 570-0
ФАВЕЙ-ДУ-8-4-5 0-41 1500 15 1760-0 760-0 570-0
ФАВЕЙ-ДУ-8-4-5 0-41 1500 18,5 1760-0 760-0 570-0
ФАВЕЙ-ДУ-8-4-5 0-41 1500 22 1760-0 760-0 570-0
ФАВЕЙ-ДУ-9-8-5 0-31 750 2,2 580-590 250-0 190-0
ФАВЕЙ-ДУ-9-8-5 0-31 750 3 580-600 250-0 190-0
ФАВЕЙ-ДУ-9-8-5 0-31 750 4 580-0 250-0 190-0
ФАВЕЙ-ДУ-9-8-5 0-31 750 5,5 580-0 250-0 190-0
ФАВЕЙ-ДУ-9-6-5 0-38 1000 5,5 960-980 410-0 320-0
ФАВЕЙ-ДУ-9-6-5 0-38 1000 7,5 960-0 410-0 320-0
ФАВЕЙ-ДУ-9-6-5 0-38 1000 11 960-0 410-0 320-0
ФАВЕЙ-ДУ-9-4-5 0-58 1500 18,5 2240-2280 960-0 770-0
ФАВЕЙ-ДУ-9-4-5 0-58 1500 22 2240-2235 960-0 770-0
ФАВЕЙ-ДУ-9-4-5 0-58 1500 30 2240-0 960-0 770-0
ФАВЕЙ-ДУ-9-4-5 0-58 1500 37 2240-0 960-0 770-0
ФАВЕЙ-ДУ-10-8-5 0-41 750 4 740-750 320-0 250-0
ФАВЕЙ-ДУ-10-8-5 0-41 750 5,5 740-730 320-0 250-0
ФАВЕЙ-ДУ-10-8-5 0-41 750 7,5 740-0 320-0 250-0
ФАВЕЙ-ДУ-10-6-5 0-52,5 1000 11 1190-1180 520-0 400-0
ФАВЕЙ-ДУ-10-6-5 0-52,5 1000 15 1190-0 520-0 400-0
ФАВЕЙ-ДУ-10-6-5 0-52,5 1000 18,5 1190-0 520-0 400-0
ФАВЕЙ-ДУ-11,2-8-5 0-58 750 7,5 930-950 410-0 320-0
ФАВЕЙ-ДУ-11,2-8-5 0-58 750 11 930-840 410-0 320-0
ФАВЕЙ-ДУ-11,2-8-5 0-58 750 15 930-0 410-0 320-0
ФАВЕЙ-ДУ-11,2-6-5 0-74 1000 15 1490-1510 650-0 500-0
ФАВЕЙ-ДУ-11,2-6-5 0-74 1000 18,5 1490-1480 650-0 500-0
ФАВЕЙ-ДУ-11,2-6-5 0-74 1000 22 1490-1350 650-0 500-0
ФАВЕЙ-ДУ-11,2-6-5 0-74 1000 30 1490-0 650-0 500-0
ФАВЕЙ-ДУ-11,2-6-5 0-74 1000 37 1490-0 650-0 500-0
ФАВЕЙ-ДУ-12,5-8-5 0-81 750 11 1150-1180 510-0 410-0
ФАВЕЙ-ДУ-12,5-8-5 0-81 750 15 1150-1170 510-0 410-0
ФАВЕЙ-ДУ-12,5-8-5 0-81 750 18,5 1150-1050 510-0 410-0
ФАВЕЙ-ДУ-12,5-8-5 0-81 750 22 1150-0 510-0 410-0
ФАВЕЙ-ДУ-12,5-8-5 0-81 750 30 1150-0 510-0 410-0
ФАВЕЙ-ДУ-12,5-6-5 0-103 1000 30 1840-1855 800-0 620-0
ФАВЕЙ-ДУ-12,5-6-5 0-103 1000 37 1840-1800 800-0 620-0
ФАВЕЙ-ДУ-12,5-6-5 0-103 1000 45 1840-0 800-0 620-0
ФАВЕЙ-ДУ-12,5-6-5 0-103 1000 55 1840-0 800-0 620-0
